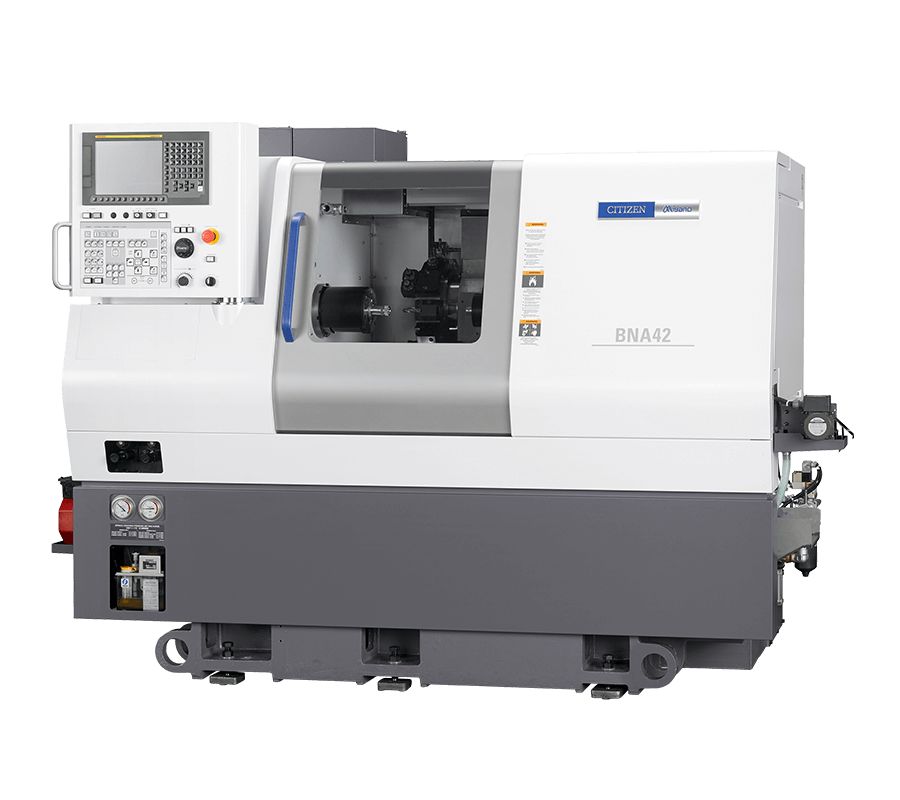

日本西鐵城機床的宮野機床系列,作為加工關鍵要素的床身,繼承了Miyano品牌傳統的一體式床身結構,尺寸加大的同時重量增加,提高了減震性。另外,通過加大切削液箱容量減輕了熱変位的影響,提高了穩定性。
搭載新的NC系統:FANUC 0i-TF plus
安全門的開口量加大,提升了作業性,觀察窗加大,提升加工室內的視覺效果。

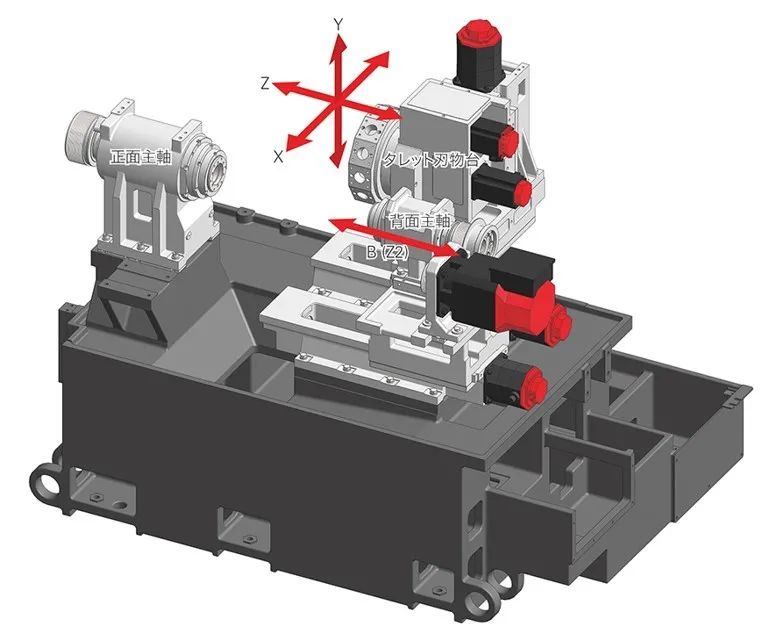

SY型由2個主軸及1個轉塔刀架構成,通過提高底座與轉塔的剛性,基本性能得到了提升。所有導軌都采用刮研型的方形導軌,增加了滑動面的接觸面積,進一步提升了剛性與減震性。
Z軸行程加長到285mm(+50mm)
12角刀塔工位,刀具數量增加,追加Y軸(行程±35mm)刀塔,對應復雜形狀工件。刀座可以與現行的BNA系列通用。

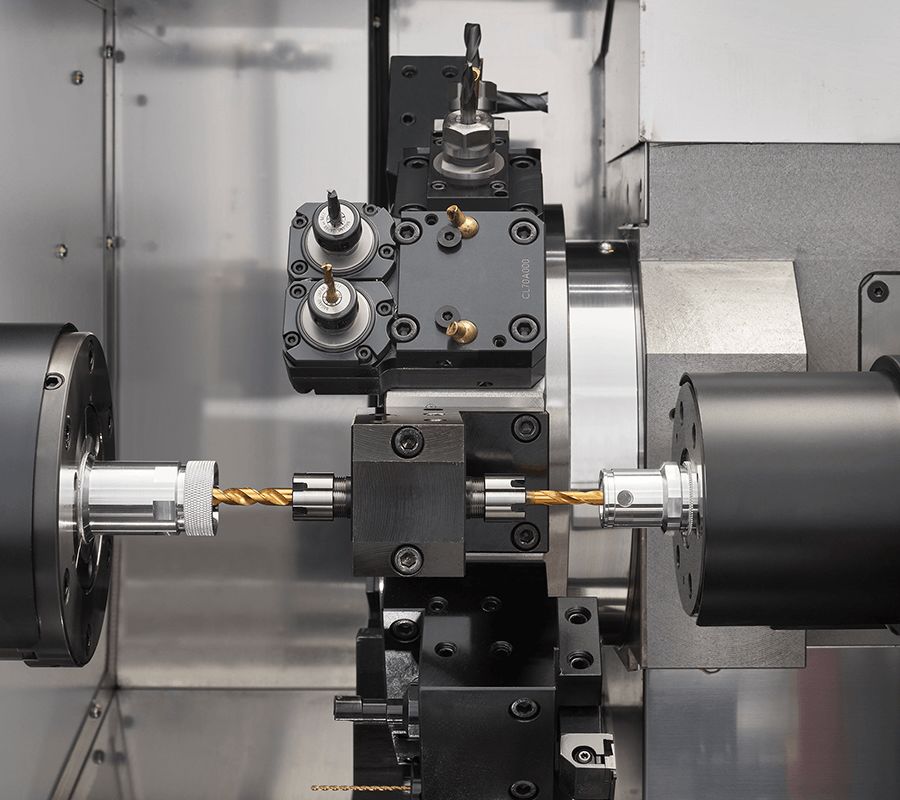

左右主軸同時加工,進一步縮短了加工時間。主軸加減速時,功率提高到11Kw,進一步縮短了加工節拍。
預留了絎架式機械手底座,確保主軸上部機械臂插入空間,預留機械手裝置接口,以對應第三方絎架式機械手的安裝。
排屑機除了傳統的側排方式,也可滿足后排式需求。豐富了安裝方法的選擇。
